华为交换机VLAN详细配置指南

在配置华为交换机VLAN（虚拟局域网）时，网络管理员需要掌握一系列关键步骤和命令，以确保网络的有效划分和管理。VLAN技术通过将物理网络划分为多个逻辑子网，提高了网络的安全性、灵活性和可扩展性。以下是对华为交换机VLAN配置的详细解析。

首先，了解VLAN的基本概念至关重要。VLAN是一种在逻辑上划分网络的技术，它打破了传统基于物理位置划分网络的限制。通过VLAN，可以将不同物理位置的设备划分到同一个逻辑子网中，也可以将同一物理位置的设备划分到不同的逻辑子网中。这种灵活性使得网络管理员能够更精细地控制网络流量，提高网络的安全性和性能。

在华为交换机上配置VLAN之前，需要确保已经通过Console口或Telnet等方式登录到交换机的管理界面。接下来，进入交换机的系统视图模式，这是进行VLAN配置的前提。

一、创建VLAN

在华为交换机上创建VLAN的命令是`vlan`，后跟VLAN的ID号。例如，要创建一个ID为10的VLAN，可以使用以下命令：

```

system-view

[Huawei] vlan 10

```

执行上述命令后，系统会提示进入VLAN 10的配置视图。在这个视图下，可以为VLAN设置名称等属性（注意：在某些版本的华为交换机上，设置VLAN名称的命令可能有所不同，具体请参考设备的手册或帮助文档）。

二、将端口加入VLAN

创建VLAN后，需要将交换机上的物理端口或子接口加入到相应的VLAN中。这可以通过`port link-type access`和`port default vlan`命令来实现。例如，要将GigabitEthernet0/0/1端口加入到VLAN 10中，可以使用以下命令：

```

[Huawei-vlan10] quit

[Huawei] interface GigabitEthernet0/0/1

[Huawei-GigabitEthernet0/0/1] port link-type access

[Huawei-GigabitEthernet0/0/1] port default vlan 10

```

在上述命令中，`port link-type access`命令将端口设置为访问模式，这是将端口加入VLAN的必要步骤。`port default vlan 10`命令则将端口加入到VLAN 10中。

三、配置VLAN间的路由

在配置了多个VLAN后，为了实现不同VLAN之间的通信，需要在交换机上配置VLAN间的路由。这通常通过配置SVI（Subinterface Virtual Interface，子接口虚拟接口）来实现。SVI是一个逻辑接口，它代表了一个VLAN的网关。

配置SVI的步骤如下：

1. 进入交换机的系统视图模式。

2. 创建一个子接口，并为其分配一个IP地址。这个IP地址将作为该VLAN的网关地址。

3. 将子接口加入到相应的VLAN中。

例如，要为VLAN 10配置一个网关地址为192.168.10.1的子接口，可以使用以下命令：

```

[Huawei] interface Vlanif 10

[Huawei-Vlanif10] ip address 192.168.10.1 255.255.255.0

```

在上述命令中，`interface Vlanif 10`命令创建了一个代表VLAN 10的子接口。`ip address 192.168.10.1 255.255.255.0`命令则为该子接口分配了一个IP地址和子网掩码。

四、配置VLAN的隔离

在某些情况下，可能需要隔离某些VLAN之间的通信。这可以通过配置VLAN的隔离属性来实现。在华为交换机上，可以使用`isolate-user-vlan`命令来配置VLAN的隔离。

例如，要隔离VLAN 10和VLAN 20之间的通信，可以使用以下命令：

```

[Huawei] vlan 10

[Huawei-vlan10] isolate-user-vlan enable

[Huawei-vlan10] quit

[Huawei] vlan 20

[Huawei-vlan20] isolate-user-vlan enable

```

在上述命令中，`isolate-user-vlan enable`命令启用了VLAN的隔离属性。执行这些命令后，VLAN 10和VLAN 20之间的通信将被隔离。

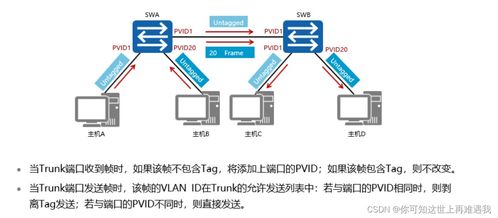

五、配置VLAN的Trunk端口

在大型网络中，交换机之间通常需要通过Trunk端口来传输多个VLAN的流量。Trunk端口是一种能够同时传输多个VLAN流量的端口类型。在华为交换机上，可以通过`port link-type trunk`和`port trunk allow-pass vlan`命令来配置Trunk端口。

例如，要将GigabitEthernet0/0/2端口配置为Trunk端口，并允许VLAN 10和VLAN 20的
