接触器的工作原理及原理图详解

接触器是一种在电工电路中广泛应用的自动化切换器，主要用于接通或断开带负载的交直流主电路或大容量控制电路。其核心功能在于控制电动机及其他电力负载，如电热器、电焊机、照明设备等。接触器不仅能实现电路的接通和切断，还具备低电压释放保护作用，适用于频繁操作和远距离控制，是自动控制系统中的重要元件。

接触器的工作原理

接触器的工作原理基于电磁感应原理。当接触器的线圈通电后，线圈电流会产生磁场，这个磁场使得静铁芯产生电磁吸力，吸引动铁芯（也称为衔铁）移动。动铁芯的移动会带动触头系统的动作，从而改变触点的状态。

具体来说，当线圈通电时，静铁芯的电磁吸力克服弹簧的反作用力，使动铁芯向静铁芯方向移动。这一移动会带动安装在动铁芯上的动触点一起移动，使得主触点闭合，辅助常开触点闭合，辅助常闭触点断开。这样，电源就被接通到负载上。

当线圈断电时，静铁芯的电磁吸力消失，弹簧的反作用力使得动铁芯与静铁芯分离。动触点在弹簧的作用下复位，导致主触点断开，辅助常开触点断开，辅助常闭触点闭合，从而切断电源。

接触器的结构

接触器的结构通常包括以下几个主要部分：

1. 电磁系统：包括电磁线圈、静铁芯和动铁芯（衔铁）。这是接触器的驱动系统，负责产生电磁吸力，驱动动铁芯移动。

2. 触头系统：包括主触头和辅助触头。主触头用于接通和切断主电路，辅助触头则用于控制电路的接通和断开。辅助触头有常开和常闭两种类型，随着动铁芯的移动，触头的状态会发生变化。

3. 灭弧系统：用于熄灭触头在断开电路时产生的电弧。常见的灭弧室有陶瓷灭弧室、阻燃塑料灭弧室和胶木灭弧室。这些灭弧室通过铁件栅片式引弧，将燃弧引进栅片，在栅片中分割和燃烧掉，从而保护触头。

4. 辅助系统：包括复位弹簧、外壳、接线柱、支架和底座。复位弹簧用于在线圈断电时推开或拉回动铁芯，使触点复位。外壳、接线柱、支架和底座则用于安装和保护接触器。

接触器的分类

接触器可以根据不同的标准进行分类：

1. 按主触点连接回路的形式：分为直流接触器和交流接触器。直流接触器主要用于远距离接通与分断直流电路，而交流接触器则主要用于远距离接通与分断交流供电电路。

2. 按操作机构：分为电磁式接触器和永磁式接触器。电磁式接触器依靠电磁力驱动动铁芯移动，而永磁式接触器则利用磁极的同性相斥、异性相吸的原理，用永磁驱动机构取代传统的电磁铁驱动机构。

接触器的原理图

以下是一个典型的交流接触器的原理图：

（此处由于文本限制无法直接绘制原理图，但可以用文字描述其结构和工作过程）

原理图中，交流接触器的线圈通过控制电源供电。当线圈通电时，电磁铁产生磁场，吸引动铁芯（衔铁）向左移动。动铁芯的移动带动安装在上面的动触点一起移动，使得主触点闭合，常开辅助触点闭合，常闭辅助触点断开。这样，电源就被接通到负载上。

当线圈断电时，电磁铁失去磁性，动铁芯在弹簧的反作用力下向右移动复位。动触点在弹簧的作用下也复位，导致主触点断开，常开辅助触点断开，常闭辅助触点闭合，从而切断电源。

接触器的应用

接触器在电力系统中有着广泛的应用，主要用于控制电动机的启动、停止和反转等操作。此外，接触器还用于控制其他电力负载，如电热器、电焊机、照明设备等。

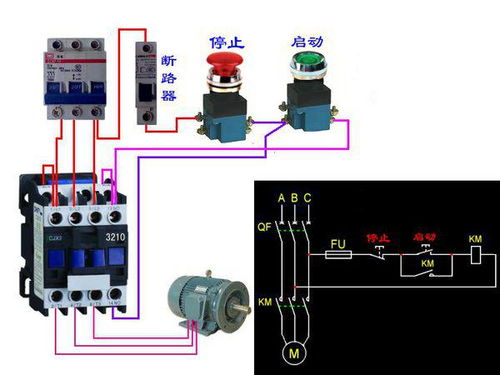

在电动机控制电路中，接触器通常与热继电器、按钮开关等元件配合使用。热继电器用于保护电动机免受过载和短路等故障的危害，按钮开关则用于手动控制电动机的启动和停止。

接触器的技术参数

在选择接触器时，需要考虑以下几个主要技术参数：

1. 线圈电压：根据控制电路的电压选择合适的接触器线圈电压。常见的线圈电压有24V、36V、110V、220V和380V等。

2. 适应频率：根据交流电的频率选择合适的接触器。常见的频率有50Hz和60Hz。

3. 机械寿命和电气寿命：机械寿命指接触器运动部件的损坏程度，电气寿命指线圈出现断路及匝间短路的情况
